防火保护系统的构成

 我国建筑设计防火规范GB50016-2006要求隧道耐火时间不应低于2h。

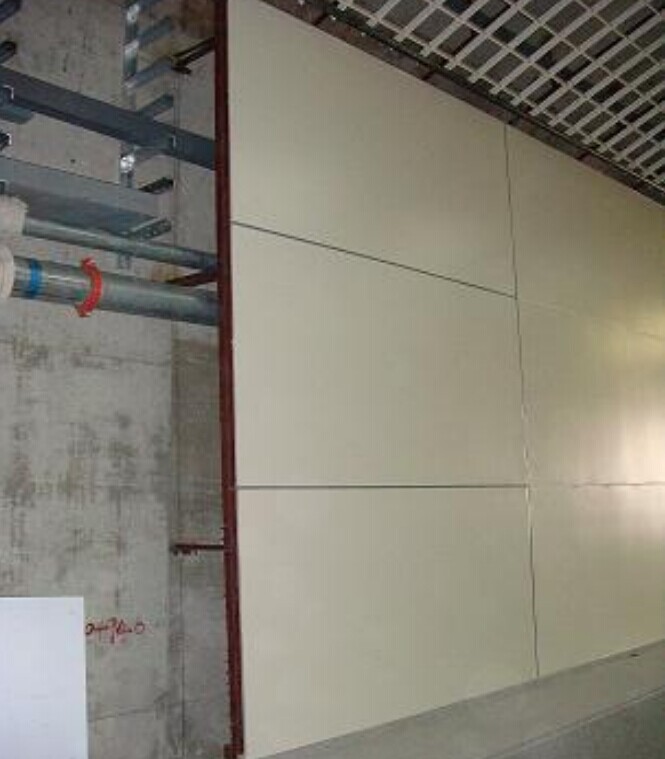

  舜安无石棉防火硅酸钙板隧道防火保护系统是有无石棉防火硅酸钙板和岩棉、特制的金属龙骨，铆固于整个需要防火保护的钢筋混凝土构件上，可达到内火时间150min。系统结构抗风压+5000Pa—4500Pa。

1、 舜安无石棉硅酸钙板防火板

   无石棉硅酸钙防火板用纤维素纤维与非石棉矿物纤维为增强材料，由高纯度硅质材料和高活性钙质材料作基材，并加有适量添加剂，在自动化成型机中制成板坯，在1Mpa(190℃)的高压釜中经水热养护：形成以托贝莫来石（tobermorite）晶体为主的水化产物。此种板材具有以下特性：不燃、耐火、质轻（密度为1.0g/cm³）、强度高（纵横向平均抗折强度>5Mpa）、导热系数低（0.2w/m.k）、耐霉、无毒、受火燃烧时不产生有害气体，规格有厚度6～25、长度2440-3050、宽度1220mm，这种板材在国内外已采用作为室内预防式防火系统，钢柱、钢梁防火包敷、防火墙、防火吊顶、耐火排烟风管、楼层防火封堵等项目，本文所介绍的隧道防火系统采用上海舜安建材有限公司生产的舜安隧道防火板，规格为：厚度9和12mm，长2440，宽1220mm。

2、岩棉

   岩棉是由辉绿岩等岩石，经熔融，以高压气流吹制成纤维，再经收集分别制成不同厚度的岩棉板，由于其不燃性和容重小的特点，广泛用于保温、隔热的领域，本系统选用的岩棉板厚为30mm。容重为100kg/m³，导热系数：0.04w/m.k

3、 轻钢龙骨和紧固件

   本系统选用专用龙骨，规格为50X30X0.8mm以M6不锈钢膨胀螺栓紧固于混凝土衬砌上，用M4自攻螺钉将波特板分别按不同厚度错缝安装。

4、外装饰

    舜安隧道防火系统安装完成后就可进行外装饰；在通风条件允许情况下，在现场可选用外墙用的丙烯酸涂料、外墙用矿物涂料或氟碳涂料装饰，如浅黄色使隧道明亮，也可采用上下内壁不同颜色，以取得良好视觉效果。氟碳涂层一般可耐用15—20年。可用水冲洗和经受得住各类空气的污染。可以认为表面涂层也是防火系统的一部分，不可或缺。

   如果将硅酸钙面板预先加工好装饰面再安装的话，可在距板边的15mm处用M4X30mm自攻螺钉，按间距250mm—300mm紧固于龙骨上（与底板错开紧固位置），在表面铆装45mm宽的铝合金T型嵌缝条（或用硅酮结构胶粘贴）将螺钉位置遮盖，此T型嵌缝条表面可涂饰与板的表面一致的颜色以达到相协调的装饰效果。

   另外，还有一种方式是对涂饰板预装夹具，在板边紧固夹具有两个用作紧固螺钉的孔洞，以自攻螺钉将板与龙骨紧固，板缝以彩色（与板面颜色接近）的结构胶填缝，以期协调装饰效果。

   有关安装技术要求可参照《国家建筑标准设计图集01ZJ110—1号》内关于隧道衬壁的安装方法。

   隧道的顶部可采用螺钉将底、面板错缝紧固于龙骨上，表面涂以深色（黑色）无机外墙涂料。底层板不作任何涂装，利用其耐水吸湿性能让其将隧道潮湿表面的水分吸收，慢慢渗向地面排水系统。
